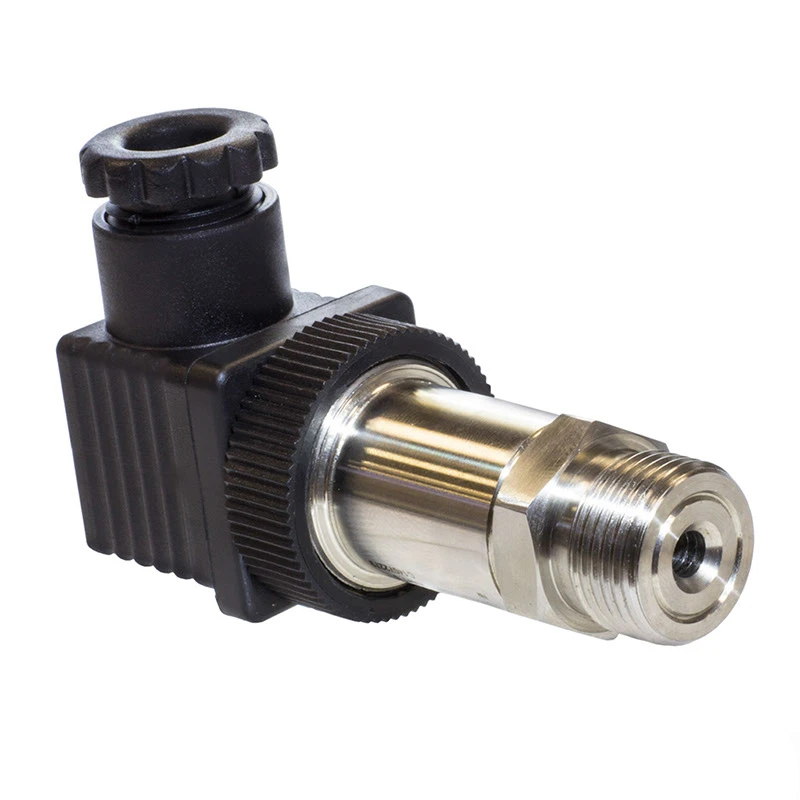

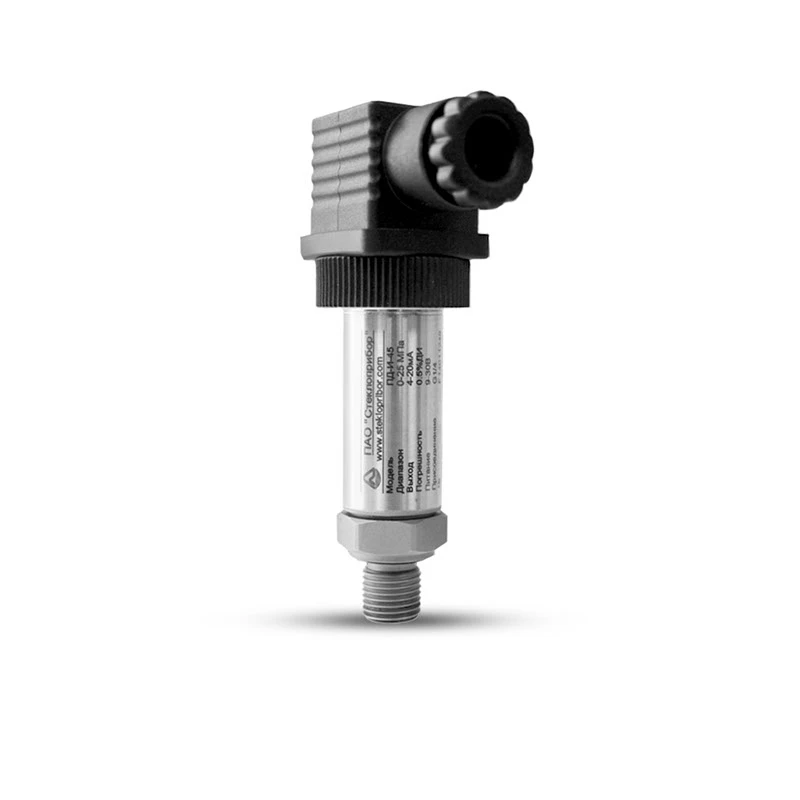

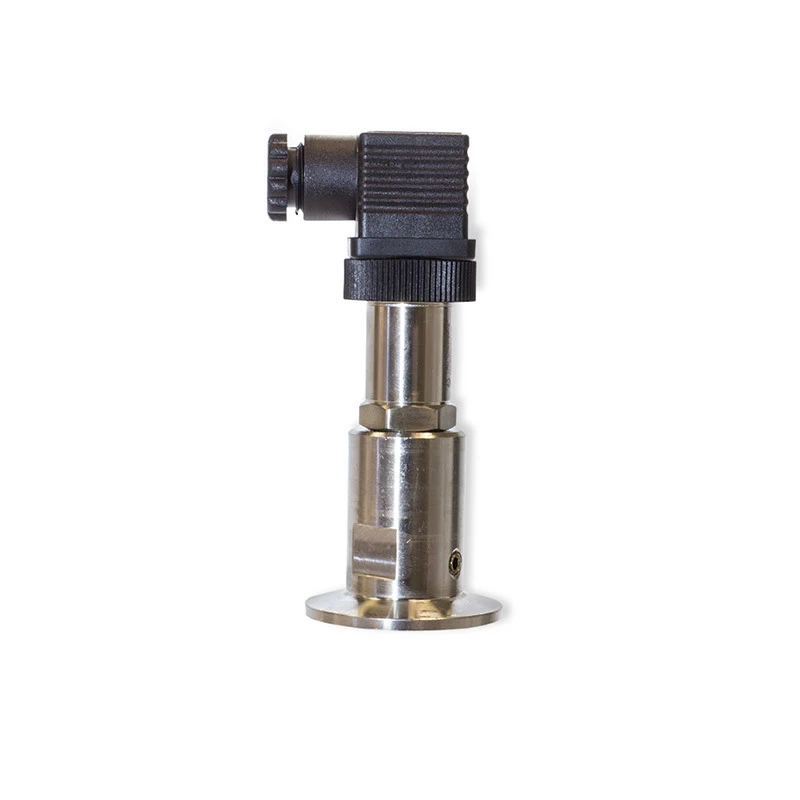

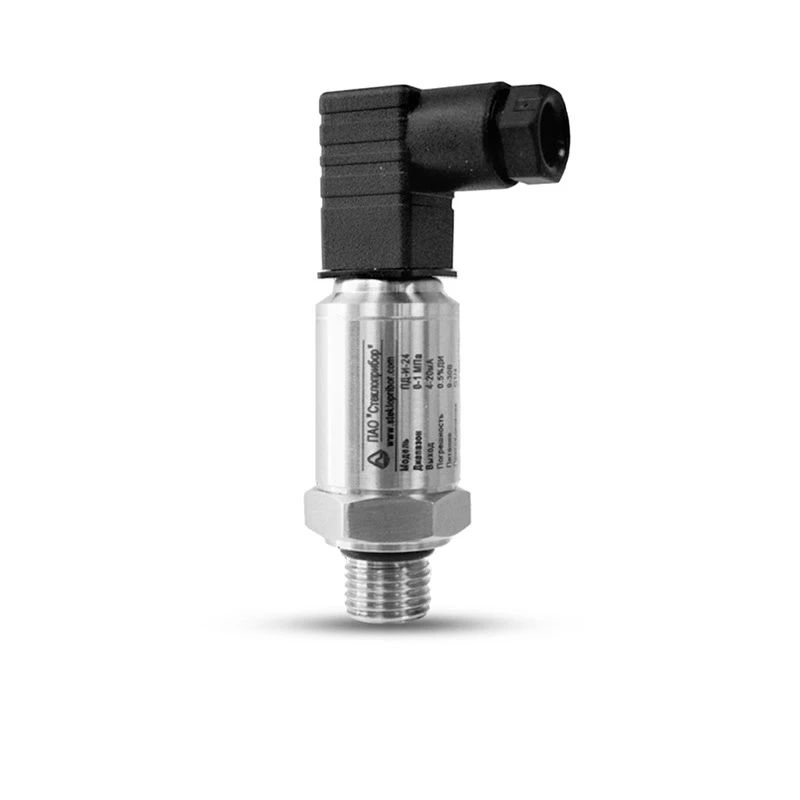

Перетворювач тиску ПД-І

Чутливий елемент - кремінний тензодатчик на мембрані з нержавіючої сталі.

Датчик тиску виконаний на основі технології MEMS (мікроелектромеханічна система) по провідній світовій технології шляхом спайки кремнієвого тензодатчика з мембраною з нержавіючої сталі.

Використовуються для вимірювання та перетворення надлишкових величин тиску робочої середовища (газ, пара, вода, масло та ін.) У стандартний сигнал (від 4 до 20 мА). Применяются в системах автоматичного керування технічними процесами, в енергетиці, в вентиляційних комплексах.

 ПДІ-І-24ПДІ-І-30ПДІ-І-45
Чутливий елементКерамічна мембранаКремнієвий тензодатчик на мембрані з нержавіючої сталіКремнієвий тензодатчик на мембрані з нержавіючої сталі
Матеріал корпусуНержавіюча сталь
Ущільнювальне кільцеПередбаченоНе передбаченоНе передбачено
Діапазон тиску



0,4 МПа
0,6 МПа
1 МПа
1,6 МПа
2,5 МПа

0,4 МПа
0,6 МПа
1 МПа
1,6 МПа
2,5 МПа
4 МПа
6 МПа
10 МПа
16 МПа
25 МПа
0,4 МПа
0,6 МПа
1 МПа
1,6 МПа
2,5 МПа
4 МПа
6 МПа
10 МПа
16 МПа
25 МПа
Ступінь захистуIP65
Погрішність±0,5%
Захист від короткого замиканняПередбачено
Експлуатація в температурному режимі-20...+85°С-40...+85°С-40...+125°С
Приєднання до середовищаG 1/4, G 1/2, М20х1,5
