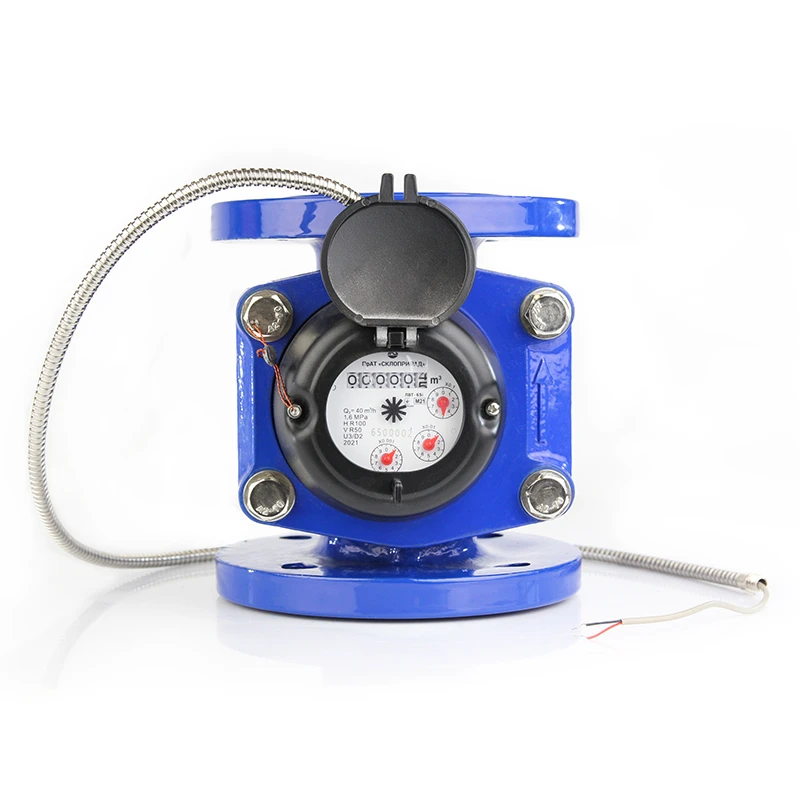

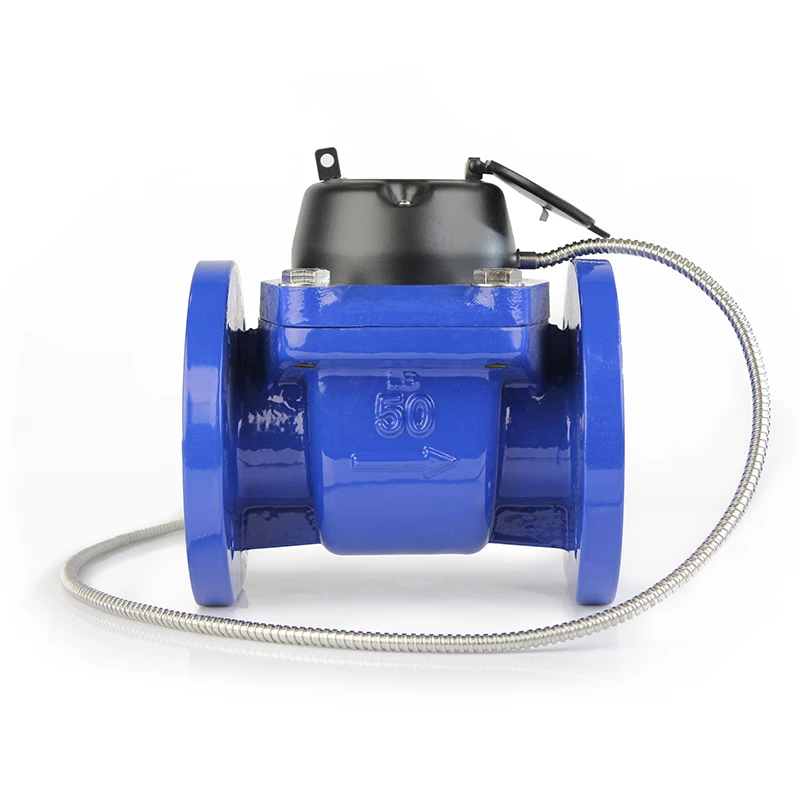

Лічильник води турбінний
Лічильник води турбінний ЛВТ призначений для вимірювання об’єму холодної води, що пройшов по трубопроводу і застосовується для обліку спожитої води на промислових і комерційних об’єктах та у комунально-побутовій сфері.
Максимально допустимий робочий тиск – 1,6 МПа.
Комплект постачання лічильника містить:
Лічильник води - 1 шт. (виконання відповідно до замовлення).
Прокладки – 2 шт.
Паспорт - 1 примірник.
Упаковка - 1 комплект.
| Назва параметрів та розмірів | Нормовані значення для типорозмірів | |||||
| Номінальний діаметр | DN50 | DN 65 | DN 80 | DN 100 | DN 150 | DN 200 |
| Місткість відлікового пристрою, м3 | 999999,9995 | 999999,995 | ||||
| Найменша ціна поділки відлікового пристрою, м3 | 0,0005 | 0,005 | ||||
Об’ємні витрати води, м3/год: мінімальна (Q1) перехідна (Q2) номінальна (Q3) перевантажувальна (Q4) |
0,25 0,40 25 31,25 |
0,40 0,64 40 50,00 |
0,63 1,0 63 78,75 |
1,00 1,6 100 125,00 |
2,50 4,0 250 312,5 |
4,00 6,4 400 500 |
| R = Q3/ Q1 | 100 | 100 | 100 | 100 | 100 | 100 |
| Ціна імпульсу, дм3/імп. | 100 | 100 | 100 | 100 | 1000 | 1000 |
| Фланець | DN 50 | DN 65 | DN 80 | DN 100 | DN 150 | DN 200 |
Габаритні розміри: - діаметр фланця, мм, не більше - висота, мм, не більше - довжина монтажна, мм |
165 247 200 |
185 260 200 |
200 265 225 |
220 272 250 |
285 302 300 |
340 359 350 |
| Кількість та нарізь з’єднувальних болтів | 4хМ16 | 4хМ16 | 8хМ16 | 8хМ16 | 8хМ16 | 12хМ20 |
| Маса лічильників, кг, не більше | 12 | 13 | 15 | 19 | 30 | 42 |
