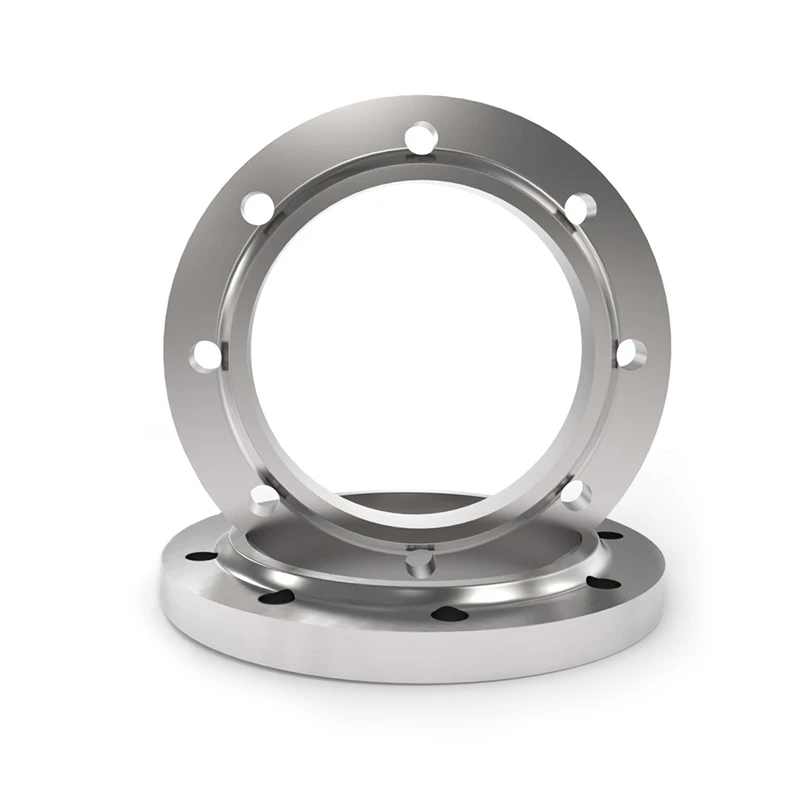

Фланці плоскі
Фланці виготовляються як з вуглецевої, так і з нержавіючої сталі.
Призначені для міцного і герметичного з'єднання труб, трубопровідної арматури: запірної, регулюючої, насосів та іншої автоматики.
Фланці отримали широке застосування в трубопровідному транспорті, починаючи від комунальних мереж і закінчуючи нафто- і газопроводами високого тиску. Таке поширення обумовлене низкою причин і основні з них — це універсальність їх застосування а також, забезпечення герметичного розбірного сполучення трубопровідного обладнання та апаратури.
Фланці можуть бути елементами труби, фітингу, валу, корпусної деталі тощо. Фланці у вигляді окремих деталей в основному приварюють або пригвинчують до кінців з'єднуваних деталей.
Умовний прохід ДУ, мм | Внутрішній діаметр, мм | Зовнішній діаметр, мм |
25 | 33 | 115 |
32 | 39 | 135 |
40 | 46 | 145 |
50 | 59 | 160 |
65 | 78 | 180 |
80 | 91 | 195 |
100 | 110 | 215 |
125 | 135 | 245 |
150 | 161 | 280 |
200 | 222 | 335 |
250 | 273 | 405 |
300 | 325 | 460 |
400 | 426 | 580 |
