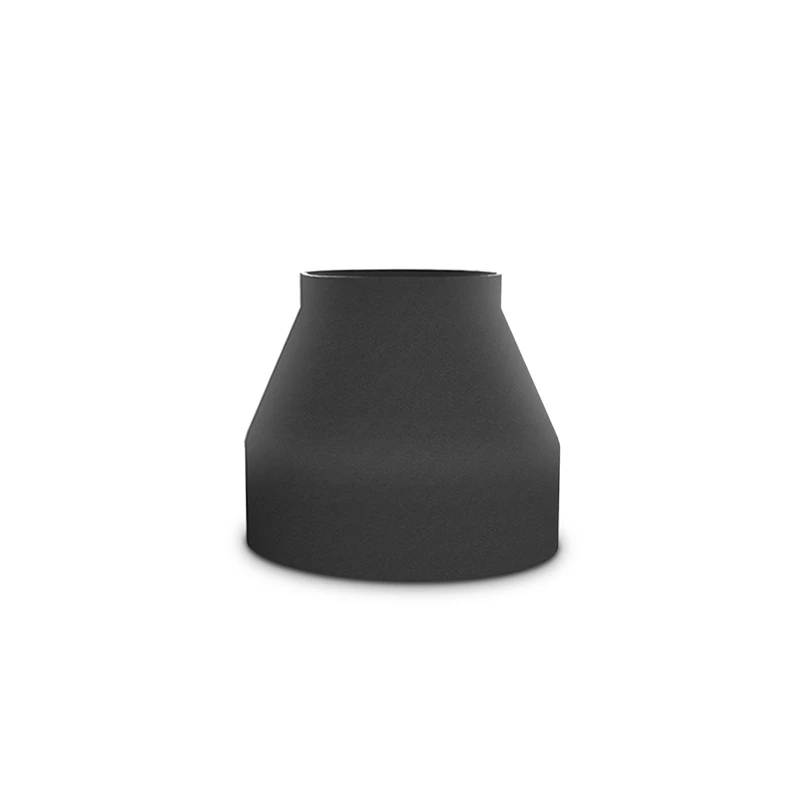

Переходи концентричні
Робочий тиск: 1,6 МПа (16 кгс/см2).
Використовується для зміни діаметра трубопроводу в більшу або меншу сторону.
Концентричні приварні переходи зі сталі призначені для зміни діаметра в трубопроводах різного призначення і відносяться до деталей трубопроводу. Для виробництва застосовують сталі, стійкі до впливу корозії, фізичних навантажень і перепаду температур, після монтажу (приварювання) переходи захищають від впливів зовнішнього середовища фарбуванням ґрунтовкою і емалями або оцинкування поверхні.
Умовний прохід DN, мм | Зовнішній діаметр, мм |
15х20 | 27х21 |
25х15 | 33х21 |
25х20 | 33х27 |
32х15 | 42х21 |
32х20 | 42х27 |
32х25 | 42х33 |
40х20 | 48х27 |
40х25 | 48х33 |
40х32 | 48х42 |
50х20 | 57х27 |
50х25 | 57х33 |
50х32 | 57х42 |
50х40 | 57х48 |
65х32 | 76х42 |
65х40 | 76х48 |
65х50 | 76х57 |
80х40 | 89х48 |
80х50 | 89х57 |
80х65 | 89х76 |
100х50 | 108х57 |
100х65 | 108х76 |
100х80 | 108х89 |
