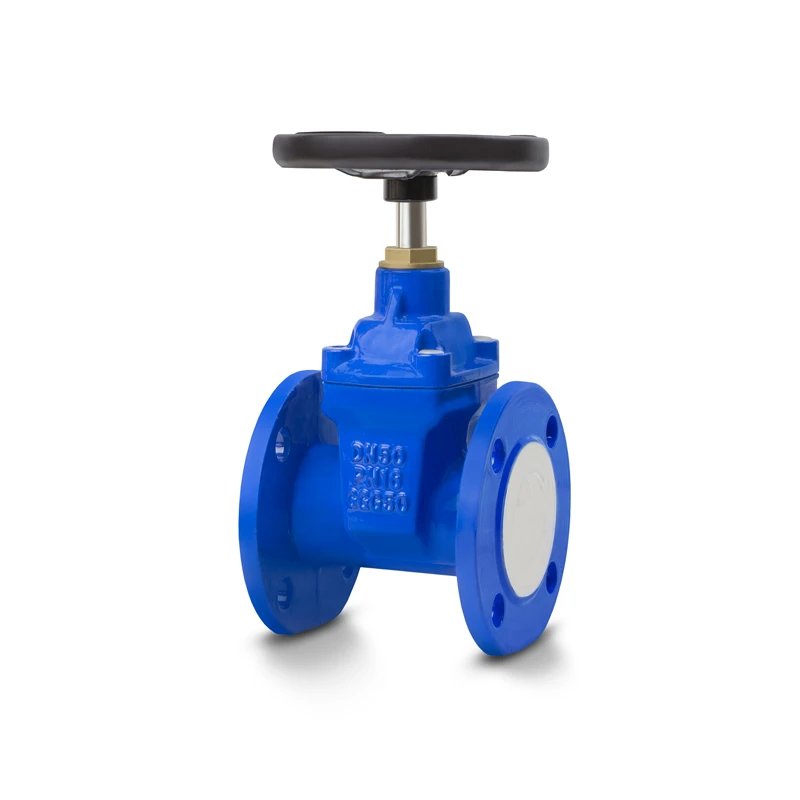

Засувка з обгумованим клином 30ч39р CLASS "A" ™ "IRON PEAK"
Засувки незалежно від діаметра умовного проходу розраховані на максимальний умовний тиск 1,6 МПа.
Задвижка чугунная фланцевая с обрезиненным клином полнопроходная для применения в системах холодного и горячего водоснабжения.
Засувки з гумованим клином фланцеві чавунні 30ч39р застосовуються як запірні пристрої на трубопроводах для перекриття потоку води чи пару. Використання засувок в якості регулюючих пристроїв не допускається, тобто клин повинний бути опущений або підняті до повного закриття або відкриття затвора.
Температура робочого середовища – від -10°С до + 110°С.
Клас герметичності – А (0% протікання).
Робочий тиск - PN 16
Корпус засувки - розбірний.
DN | L | H | С | D | К | n | Вага, кг |
50 | 150 | 250 | 180 | 160 | 125 | 4 | 11 |
65 | 170 | 270 | 180 | 185 | 145 | 4 | 13 |
80 | 180 | 280 | 200 | 195 | 160 | 8 | 16 |
100 | 190 | 361 | 200 | 215 | 180 | 8 | 20 |
150 | 210 | 460 | 250 | 280 | 240 | 8 | 38 |
200 | 230 | 572 | 280 | 335 | 295 | 12 | 55 |
250 | 250 | 658 | 320 | 390 | 350 | 12 | 75 |
300 | 270 | 758 | 350 | 440 | 400 | 12 | 114 |
