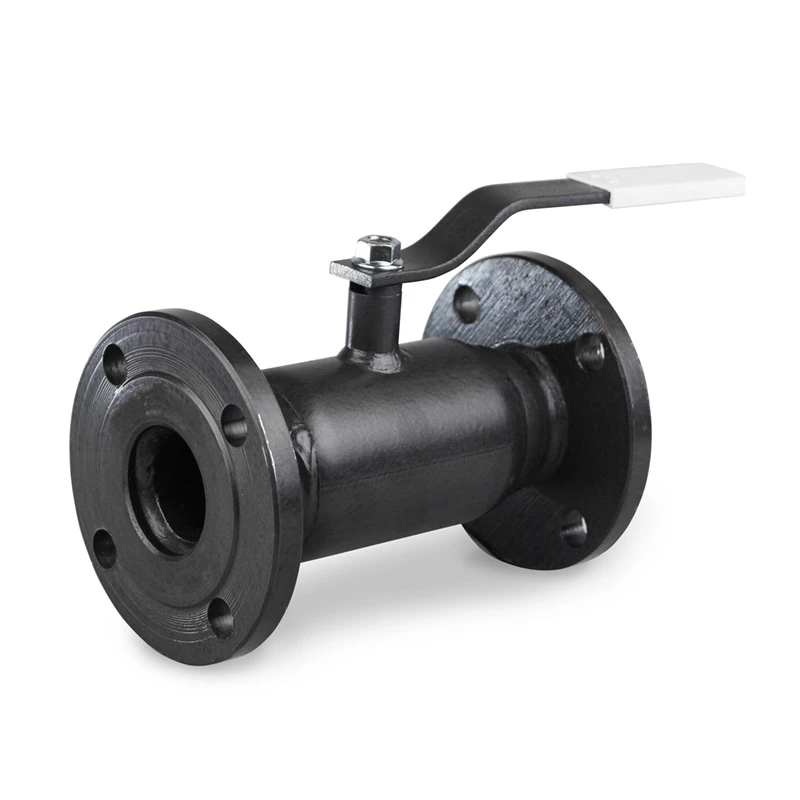

Кран кульовий фланцевий повнопрохідний КШФ.П.36П

Температура робочого середовища – 40°С до +200°С. Клас герметичності – А по ГОСТ 9544

Кран кульовий фланцевий КШФ.П.36П застосовується як запірний пристрій для повного перекриття в трубопроводі потоку робочого середовища: вода, газ, нафтопродукти та інші неагресивні середовища, які нейтральні до матеріалів крана.

Матеріал корпусу – сталь 20
Матеріал кулі: DN 15-65:ст. 08Х18Н10 (AISI 304); DN 80-200: ст.08Х13 (AISI 409)

DN	PN	d	D	отв.	H	l	L	Вага, кг
15	40	15	95	4	72	150	120	1,70
20	40	18	105	4	76	150	140	2,40
25	40	24	115	4	80	150	140	2,90
32	40	30	135	4	105	220	165	4,40
40	40	40	145	4	114	220	200	5,10
50	40	48	160	4	119	220	230	7,40
65	16	63	180	4	152	295	270	10,50
65	25	63	180	8	152	295	270	10,95
80	16	75	195	4	162	295	280	13,40
80	25	75	195	8	162	295	280	15,14
100	16	100	215	8	193	514	350	22,22
100	25	100	230	8	193	514	350	25,42
125	16	125	245	8	210	514	380	31,80
125	25	125	270	8	210	514	380	35,36
150	16	148	280	8	238	514	410	44,50
150	25	148	300	8	238	514	410	49,12
200	16	200	335	12	269	630	530	85,50
200	25	200	360	12	269	630	530	92,50
